Skróty i podstawy diagnostyki diesla
TDI oznacza turbodoładowany silnik wysokoprężny z bezpośrednim wtryskiem paliwa. W praktyce kierowcy używają tej nazwy szerzej: dla diesli z turbo, układem common rail lub pompowtryskami, sterownikiem ECU i diagnostyką OBD. ECU, czyli sterownik silnika, oblicza dawkę paliwa, ciśnienie doładowania, recyrkulację spalin, regenerację DPF oraz pracę SCR. Nie robi tego „na sztywno”, lecz na podstawie czujników: MAF, MAP, EGT, temperatury cieczy, czujnika wału, sondy lambda, czujnika NOx i czujników różnicy ciśnień.
OBD to diagnostyka pokładowa. W dieslu pokazuje błędy zapisane przez ECU, parametry bieżące, gotowość monitorów emisji oraz część adaptacji. VCDS jest narzędziem wyspecjalizowanym dla grupy VAG: Volkswagen, Audi, Seat, Skoda. W porównaniu z uniwersalnym skanerem OBD pokazuje więcej grup pomiarowych, nastaw podstawowych, kodowań i procedur serwisowych. Uniwersalny skaner zwykle odczyta P0401, P0299 lub P2002, ale nie zawsze pokaże szczegółowe wartości masy powietrza, pozycji geometrii VNT, zapełnienia DPF albo adaptacji EGR.
DTC to kod usterki. Błąd stały wraca natychmiast po skasowaniu, bo warunek usterki nadal występuje. Błąd sporadyczny oznacza, że sterownik zarejestrował problem tylko w określonych warunkach, na przykład przy 2800 obr./min i 85% obciążenia. Adaptacja to wyuczona korekta pracy podzespołu, przykładowo przepustnicy gaszącej, EGR, dawki rozruchowej lub wtryskiwaczy. Skasowanie adaptacji bez naprawy przyczyny może chwilowo zmienić objawy, ale nie usuwa zużycia mechanicznego.
Przykład: w 2.0 TDI kod P0299 często opisuje niedoładowanie, ale przyczyną może być nieszczelny wąż intercoolera, słaba pompa podciśnienia, zawór N75, zapieczona geometria VNT albo uszkodzony czujnik MAP. W BMW podobny problem może pojawić się jako błąd kontroli ciśnienia doładowania, w Mercedesie jako odchyłka regulacji turbiny, a w PSA jako usterka obwodu doładowania. Sam kod błędu nie wystarcza do naprawy. Potrzebne są logi pod obciążeniem: zwykle 3. lub 4. bieg, od około 1500 do 4000 obr./min, z porównaniem wartości zadanej i rzeczywistej.
Live data pokazuje parametry w czasie rzeczywistym, a basic settings uruchamia procedury testowe lub adaptacyjne. Przy dieslu diagnostyka bez jazdy próbnej bywa myląca, bo EGR, turbo VNT, DPF i limiter dymienia pracują inaczej na postoju niż przy wysokim momencie obrotowym. Dlatego logi VCDS przed chiptuningiem TDI powinny obejmować doładowanie, MAF, MAP, temperatury spalin, ciśnienie paliwa, korekcje wtrysków i obciążenie DPF.
Układ paliwowy i wtrysk
Common rail to układ, w którym pompa wysokiego ciśnienia zasila wspólną listwę paliwową, a ECU steruje każdym wtryskiwaczem osobno. W nowoczesnych dieslach ciśnienie na listwie może przekraczać 1600-2500 bar, zależnie od generacji układu Bosch, Delphi, Denso lub Siemens/Continental. Starsze pompy rotacyjne miały mniejszą elastyczność sterowania dawką i początkiem wtrysku. Pompowtryski PD, znane z silników 1.9 TDI i 2.0 TDI PD, łączyły pompę i wtryskiwacz w jednym elemencie napędzanym wałkiem rozrządu. Dawały wysokie ciśnienie, ale były wrażliwe na stan oleju, wałka i instalacji elektrycznej.
Wtryski elektromagnetyczne otwierają się za pomocą cewki. Wtryski piezoelektryczne wykorzystują stos piezo, który reaguje szybciej i pozwala precyzyjniej podzielić dawkę na wtrysk pilotujący, główny i dotrysk. Podział dawki obniża hałas spalania i pomaga sterować emisją. Dla ECU liczy się nie tylko ilość paliwa, ale też czas wtrysku, początek wtrysku SOI, ciśnienie paliwa i warunki spalania. Za późny wtrysk zwiększa temperaturę spalin, a za duża dawka przy zbyt małej ilości powietrza powoduje dymienie i wzrost sadzy.
Korekcje wtrysków to próba wyrównania pracy cylindrów. Sterownik analizuje przyspieszenia wału korbowego i koryguje dawkę na poszczególnych cylindrach. W wielu dieslach korekcje rzędu około -0,5 do +0,5 mg/skok są normalne, okolice +/-1,5 mg/skok wymagają obserwacji, a wartości przekraczające +/-2,5 mg/skok często wskazują na problem z wtryskiem, kompresją, wiązką lub paliwem. Interpretacja zależy od silnika, temperatury i procedury pomiarowej.
Zużyte wtryski wpływają na DPF. Lejąca końcówka wtrysku może podawać paliwo w zbyt dużych kroplach, co pogarsza spalanie. Objawy to biały dym po rozruchu, metaliczne stukanie, nierówna praca, wzrost spalania, rozcieńczanie oleju napędowym i szybkie zapychanie filtra cząstek stałych. Przykład: auto z DPF regenerującym się co 180 km zamiast co 500-700 km może mieć nie tylko problem z filtrem, lecz także z korekcjami wtrysków, termostatem albo czujnikiem różnicy ciśnień.
Przy diagnostyce układu paliwowego sprawdza się ciśnienie zadane i rzeczywiste na listwie, dawkę rozruchową, czas kręcenia rozrusznikiem, przelewy wtryskiwaczy i jakość paliwa. W silniku common rail trudny rozruch na ciepło może wynikać z nieszczelnych wtrysków, słabego regulatora ciśnienia lub pompy wysokiego ciśnienia. W pompowtryskach częste są problemy z wiązką, uszczelnieniami i gniazdami w głowicy. W każdym wariancie układ paliwowy jest podstawą trwałego chiptuningu TDI, bo program nie naprawi spadku ciśnienia ani nierównego dawkowania.
Turbo i chłodzenie powietrza doładowanego

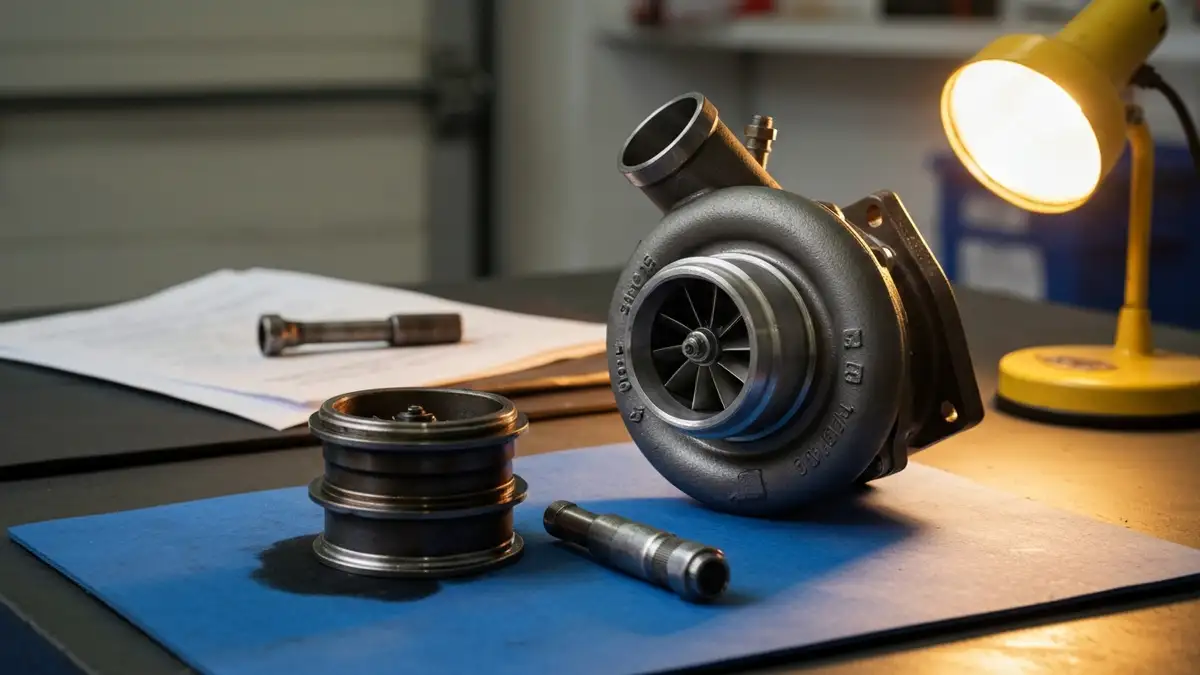

Turbosprężarka wykorzystuje energię spalin do sprężania powietrza dolotowego. Więcej powietrza pozwala spalić większą dawkę paliwa bez nadmiernego dymienia. Wastegate to zawór upustowy omijający część spalin poza turbiną. VNT, czyli zmienna geometria turbiny, reguluje kąt łopatek kierujących spaliny na wirnik. Dzięki temu diesel może mieć wysoki moment już od 1600-2000 obr./min i nadal utrzymywać przepływ przy wyższych obrotach.
Actuator porusza geometrią lub zaworem sterującym. W starszych TDI często jest sterowany podciśnieniem przez zawór N75, w nowszych silnikach spotyka się nastawniki elektroniczne. MAP mierzy ciśnienie w kolektorze dolotowym, a MAF mierzy masę zasysanego powietrza. ECU porównuje ciśnienie zadane z rzeczywistym i ogranicza dawkę paliwa, gdy powietrza jest za mało. Dlatego tuning polegający tylko na zwiększeniu dawki kończy się dymieniem, wysokim EGT i obciążeniem DPF.
Intercooler chłodzi powietrze sprężone przez turbo. Sprężanie podnosi temperaturę, często do 80-140°C przy mocnym obciążeniu. Schłodzenie powietrza do 35-60°C zwiększa jego gęstość, poprawia AFR i zmniejsza skłonność do dymienia. Przykład: nieszczelny intercooler w 2.0 TDI może dawać syczenie pod obciążeniem, oleisty nalot przy łączeniu przewodów, spadek mocy powyżej 2500 obr./min i błąd niedoładowania P0299.
Przeładowanie turbo oznacza, że ciśnienie rzeczywiste przekracza wartość żądaną przez ECU. W TDI z VNT typową przyczyną jest zapieczona geometria, uszkodzony N75, źle ustawiona gruszka lub błędny odczyt MAP. Objawem bywa tryb awaryjny przy mocnym przyspieszaniu na 4. lub 5. biegu. Niedoładowanie to sytuacja odwrotna: turbo nie osiąga ciśnienia zadanego. Przyczyną może być nieszczelny dolot, pęknięty wąż, słabe podciśnienie, zużyta turbina albo zapchany filtr powietrza.
Temperatura IAT, czyli temperatura powietrza dolotowego, wpływa na moc, EGT i ochronę silnika. Gdy IAT rośnie powyżej 60-70°C, ECU w wielu kalibracjach ogranicza dawkę lub doładowanie. Przy długim podjeździe, holowaniu albo jeździe autostradowej z dużą prędkością mały intercooler może stać się wąskim gardłem. Dlatego przy mocniejszym Stage 1 i Stage 2 kontroluje się nie tylko pik doładowania, ale też stabilność ciśnienia, temperatury IAT i dymienia. Temat szerzej opisuje turbo VNT w TDI – przeładowanie i niedoładowanie.
DPF, EGR, SCR i AdBlue bez mitów
DPF, EGR i SCR nie robią tego samego. DPF zatrzymuje cząstki stałe, czyli sadzę powstającą przy spalaniu oleju napędowego. EGR obniża emisję NOx przez zawracanie części spalin do dolotu, co zmniejsza temperaturę spalania. SCR redukuje NOx w układzie wydechowym za pomocą amoniaku powstającego z AdBlue. Europejska Agencja Środowiska i regulacje Euro 5 oraz Euro 6 wskazują właśnie cząstki stałe i tlenki azotu jako główne obszary kontroli emisji diesla.
DPF ma strukturę ceramiczną z kanałami zamkniętymi naprzemiennie. Spaliny przechodzą przez porowate ścianki, a sadza zostaje w filtrze. Regeneracja pasywna zachodzi podczas jazdy z odpowiednio wysoką temperaturą spalin, zwykle przy stabilnym obciążeniu. Regeneracja aktywna jest inicjowana przez ECU: sterownik zwiększa temperaturę spalin przez dotrysk paliwa, zmianę EGR, doładowania i kąta wtrysku. W wielu autach skuteczne wypalanie wymaga około 550-650°C w układzie wydechowym. Gdy kierowca jeździ tylko po 3-5 km, filtr często nie kończy cyklu.
Czujnik różnicy ciśnień mierzy opór przed i za DPF. Czujniki EGT kontrolują temperaturę spalin, a sterownik szacuje masę sadzy i popiołu. Sadza może się wypalić, popiół z dodatków olejowych już nie. Dlatego filtr po 180-250 tys. km może wymagać czyszczenia hydrodynamicznego lub wymiany, nawet jeśli regeneracje działają poprawnie. Szczegółowe objawy omawia DPF w dieslu – objawy zapchania i regeneracja.
EGR może być niskiego lub wysokiego ciśnienia, chłodzony cieczą albo niechłodzony. Zawracanie spalin zmniejsza ilość tlenu w cylindrze i obniża temperaturę spalania, a to redukuje NOx. Minusem jest osadzanie nagaru w dolocie, zwłaszcza gdy silnik ma duże przedmuchy olejowe lub jeździ głównie na krótkich odcinkach. Przykład: zawór EGR zacięty w pozycji otwartej może powodować szarpanie, gaśnięcie przy dojeżdżaniu do skrzyżowania, dymienie i zbyt niską masę powietrza MAF. Diagnostykę rozwija EGR w TDI – diagnostyka i typowe usterki.
AdBlue nie jest dodatkiem do paliwa. To wodny roztwór mocznika AUS 32: 32,5% mocznika i 67,5% wody demineralizowanej, zwykle o pH około 9-10. Płyn trafia do osobnego zbiornika i jest dozowany do wydechu przed katalizatorem SCR. W wysokiej temperaturze powstaje amoniak, który reaguje z NOx, tworząc azot i wodę. AdBlue zamarza w około -11°C, dlatego układy mają podgrzewanie przewodów i zbiornika.
Typowe objawy problemów emisji to kontrolka silnika, komunikat „uzupełnij AdBlue”, odliczanie kilometrów do blokady rozruchu, tryb awaryjny, wzrost spalania, częste regeneracje DPF i zapach spalin przy rozrzedzonym oleju. Usuwanie DPF, EGR lub AdBlue w pojeździe używanym w ruchu drogowym jest nielegalne, bo zmienia homologowany układ emisji. Taka modyfikacja może skutkować problemem na badaniu technicznym, mandatem, odmową naprawy gwarancyjnej i wyższą emisją NOx oraz pyłów.
Pojęcia ważne przy chiptuningu TDI
Chiptuning TDI nie polega na jednym suwaku „więcej paliwa”. ECU korzysta z map momentu, ograniczników dawki, limitera dymienia, map doładowania, ciśnienia paliwa, początku wtrysku SOI, temperatur EGT i strategii ochronnych. IQ oznacza ilość wtryskiwanego paliwa, zwykle wyrażaną w mg/skok. AFR to stosunek powietrza do paliwa. Lambda opisuje nadmiar powietrza względem warunku stechiometrycznego; w dieslu przy normalnej pracy mieszanka jest uboga, a dymienie pojawia się, gdy lokalnie brakuje tlenu do pełnego spalania.
Limiter dymienia łączy dawkę paliwa z masą powietrza z MAF lub modelem napełnienia. Jeśli tuner podniesie dawkę bez wystarczającego powietrza, spaliny staną się czarne, EGT wzrośnie, a DPF będzie szybciej łapał sadzę. EGT, czyli temperatura spalin, jest ważna dla turbiny, kolektora, zaworów i filtra. W silnikach drogowych pod długim obciążeniem trzeba zachować margines bezpieczeństwa; chwilowy pik jest mniej groźny niż jazda przez kilka minut z nadmierną temperaturą.
Profesjonalny Stage 1 zaczyna się od diagnostyki. Przed programem należy sprawdzić błędy DTC, korekcje wtrysków, ciśnienie rail, MAF, MAP, szczelność dolotu, pozycję VNT, temperaturę IAT, masę sadzy DPF, dystans od ostatniej regeneracji i stan sprzęgła. W autach z DSG dochodzi limit momentu skrzyni, temperatura oleju i kalibracja sterownika TCU. Przykład: 2.0 TDI 150 KM może bezpiecznie osiągnąć około 180-190 KM, ale tylko wtedy, gdy turbo trzyma zadane ciśnienie, wtryski mają równe korekcje, a DPF nie regeneruje się co 150 km.
Większa dawka paliwa nie zawsze daje większą moc. Jeśli ograniczeniem jest turbo, intercooler, zapchany DPF albo słaby przepływ MAF, dodatkowe paliwo zamieni się w sadzę i temperaturę. Jeżeli ograniczeniem jest sprzęgło, wzrost momentu z 320 do 400 Nm może skończyć się poślizgiem przy 2000 obr./min. Jeżeli ograniczeniem są wtryski, wydłużony czas wtrysku może przesunąć spalanie zbyt późno, zwiększając EGT i spalanie.
Logi VCDS chronią silnik przed złym programem, bo pokazują, czy rzeczywiste wartości nadążają za żądanymi. Dobre strojenie porównuje wykres z hamowni z logami drogowymi: doładowanie bez oscylacji, rail bez spadków, MAF zgodny z obciążeniem, EGT w bezpiecznym zakresie, brak nadmiernego dymienia i poprawna praca DPF. Wtedy chiptuning TDI zwiększa moment i elastyczność bez odcinania funkcji ochronnych ECU.
Najczęściej zadawane pytania
Co to jest DPF?
DPF to filtr cząstek stałych, który zatrzymuje sadzę ze spalin diesla. Sterownik okresowo inicjuje regenerację, aby wypalić nagromadzoną sadzę w odpowiedniej temperaturze, zwykle przy wyższym obciążeniu i temperaturze spalin rzędu kilkuset stopni Celsjusza.
Co robi EGR w dieslu?
EGR zawraca część spalin do dolotu, aby obniżyć temperaturę spalania i emisję tlenków azotu. Jego awarie często powodują nierówną pracę, spadek mocy, dymienie, błędy w ECU i rozbieżność między zadaną a rzeczywistą masą powietrza.
Czy AdBlue wlewa się do paliwa?
Nie. AdBlue trafia do osobnego zbiornika i jest dozowany do układu SCR w wydechu. Wlanie AdBlue do baku paliwa może uszkodzić pompę, wtryskiwacze i przewody, bo płyn zawiera 32,5% mocznika w wodzie demineralizowanej, a nie składnik smarny oleju napędowego.
Co to jest intercooler?
Intercooler chłodzi powietrze sprężone przez turbo, zwiększając jego gęstość. Niższa temperatura powietrza dolotowego pomaga uzyskać stabilną moc, ograniczyć dymienie i obniżyć temperaturę spalin przy dużym obciążeniu.
Czy chiptuning szkodzi DPF?
Źle wykonany program może zwiększyć dymienie i obciążenie DPF. Profesjonalny tuning kontroluje dawkę paliwa, doładowanie, EGT, lambda, korekcje wtrysków oraz częstotliwość regeneracji, aby nie generować nadmiernej ilości sadzy.
Co oznacza tryb awaryjny w dieslu?
Tryb awaryjny to ograniczenie mocy przez ECU po wykryciu ryzyka dla silnika lub układu emisji. Przyczyną może być przeładowanie turbo, niedoładowanie, zapchany DPF, uszkodzony EGR, czujnik MAP, układ paliwowy, SCR, czujnik NOx albo zbyt wysoka temperatura spalin.
